固定式雙室熔化爐控制系統

　　1、本系統采用西門子S7系列PLC作為核心控制器，實現鋁廠固定式雙室爐的自動化控制。系統通過精確控制爐溫、爐壓、燃燒系統及物料傳輸，確保雙室爐***穩定運行，滿足鋁材熱處理工藝要求。

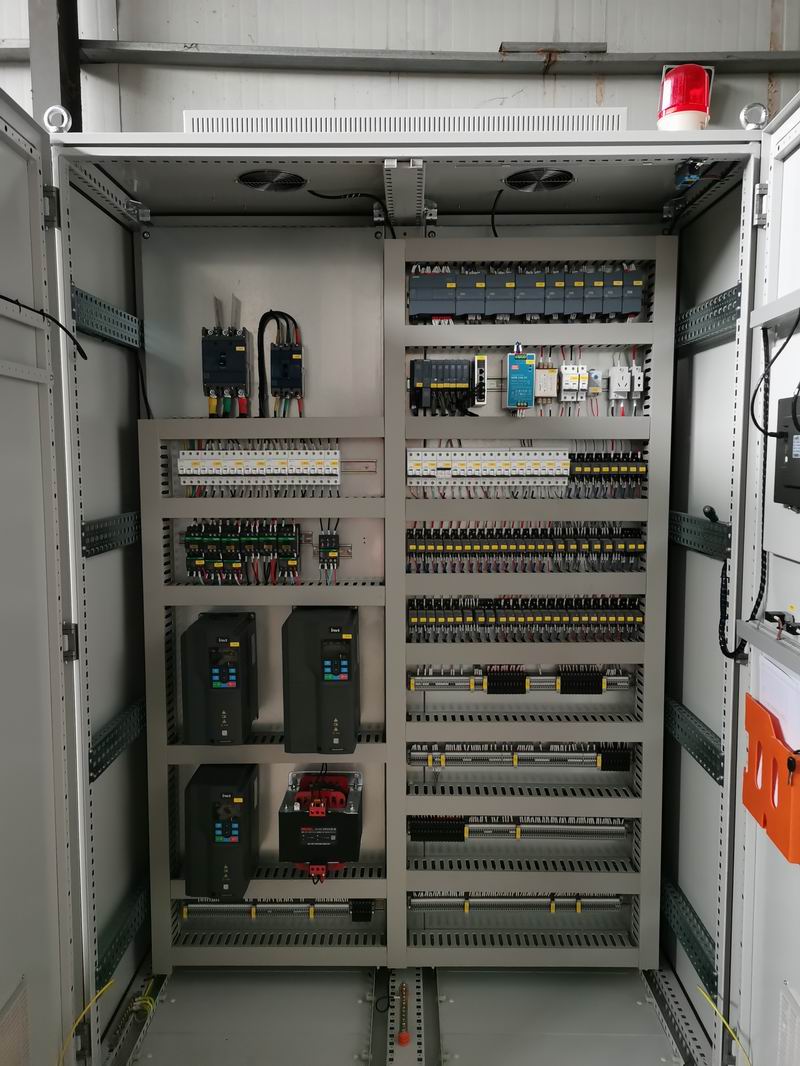

　　2、系統組成

　　主控制器:西門子S7-1200系列PLC

　　分布式I/O:ET200SP遠程站

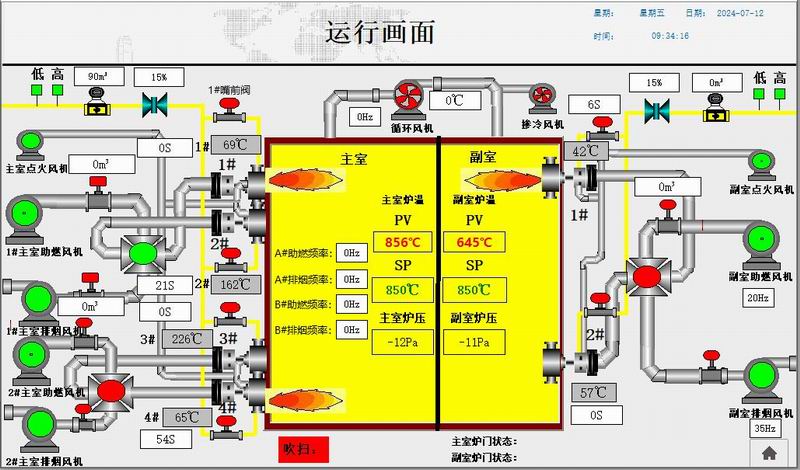

　　HMI:西門子SIMATIC HMI精智面板

　　通信網絡:PROFINET工業以太網

　　溫度檢測:S型熱電偶（0-1600℃）配隔離變送器

　　3、控制功能

　　雙室獨立溫控（加熱室/冷卻室）

　　多區段PID控制（每室分3-5個溫區）

　　升溫/保溫/降溫曲線自動跟隨

　　超溫報警及自動保護

　　4、爐壓控制

　　微正壓自動維持

　　排煙風機變頻調節

　　壓力異常緊急排放
